Скрытое кондиционирование в ЖК «Мосфильмовский»: куда спрятать блоки и как организовать отвод конденсата

Владельцы квартир в ЖК «Мосфильмовский» (бизнес+, 2025-2026) часто сталкиваются с дилеммой: как сохранить индустриальную эстетику лофта и при этом не пожертвовать комфортом. Открытые внутренние блоки кондиционеров нарушают визуальную целостность бетонных стен и потолков, а неправильный отвод конденсата грозит протечками и плесенью. В этом материале мы разбираем, куда спрятать климатическое оборудование, как проложить дренаж без риска для отделки и какие нормативы (СП 60.13330.2020, СП 73.13330.2016) нужно учитывать при проектировании. Статья основана на анализе проектной документации и практики подрядчиков за 2025-2026 годы.

В домах с бетонными перекрытиями и кирпичными стенами, как в ЖК «Мосфильмовский», скрытая установка сплит-систем требует особого подхода. Важно заранее продумать трассы, чтобы не нарушить несущие конструкции и сохранить эстетику лофта.

Какие нормативы регулируют скрытое кондиционирование в ЖК «Мосфильмовский»?

Скрытое кондиционирование в многоквартирных домах бизнес-класса должно соответствовать СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» и СП 73.13330.2016 «Внутренние санитарно-технические системы зданий». В ЖК «Мосфильмовский» высота потолков достигает 3,2 м, что позволяет разместить внутренние блоки за подвесными конструкциями или в нишах, но при этом необходимо обеспечить доступ к сервисным люкам и соблюсти минимальные зазоры для воздухообмена (не менее 150 мм от верхней панели блока до перекрытия). Отвод конденсата выполняется самотеком в канализацию с уклоном не менее 0,01 (1 см на 1 м трубы) по СП 73.13330.2016, п. 6.4.5.

Для ЖК «Мосфильмовский» актуальны требования СП 60.13330 и правил пожарной безопасности. Внутренние блоки нельзя размещать над источниками тепла, а трассы должны быть защищены от механических повреждений.

Куда спрятать внутренние блоки, не нарушив бетонную фактуру?

В интерьере лофта открытые бетонные стены и потолки - ключевой элемент. Прятать блоки за глухим коробом из гипсокартона - не лучший вариант: это скроет фактуру и уменьшит высоту. Оптимальные решения - размещение блока в нише, образованной несущими колоннами, или за фальшстеной из стекла с матовой плёнкой. В ЖК «Мосфильмовский» часто используют зону над дверными проёмами (если высота позволяет) или встраивают блок в мебель - например, в шкаф-купе с жалюзийными дверцами. Важно: при любом варианте необходимо оставить зазор для забора воздуха и обеспечить доступ к фильтрам.

По опыту проектирования в ЖК «Мосфильмовский», наиболее эстетичное решение - использование канальных кондиционеров (сплит-системы с воздуховодами). Внутренний блок монтируется в техническом помещении или за подвесным потолком, а воздух подаётся через решётки, встроенные в потолок или стену. Это полностью скрывает оборудование, но требует увеличения высоты подвесного потолка минимум на 250 мм. Для квартир с высотой потолков 3,2 м это допустимо, но в помещениях с меньшей высотой (например, в санузлах) лучше использовать настенные блоки с декоративным кожухом под бетон.

В лофтах с открытыми бетонными потолками блоки часто прячут в фальш-балки или ниши из гипсокартона. Альтернатива - установка в мебельных коробах, но важно обеспечить доступ для обслуживания фильтров.

Как правильно организовать отвод конденсата без риска протечек?

Отвод конденсата - самый частый источник проблем при скрытом монтаже. В ЖК «Мосфильмовский» перекрытия монолитные, и штробить их для прокладки дренажа нельзя. Поэтому трассу прокладывают в стяжке пола или за фальшстеной. Дренажная труба должна иметь уклон не менее 1 см на 1 метр в сторону стояка канализации. Если длина трассы превышает 5 м, необходимо установить дренажный насос (конденсатоотводчик) - иначе вода будет застаиваться, что приведёт к появлению плесени и неприятного запаха.

Важно: дренаж нельзя подключать напрямую к канализации без гидрозатвора - сифонного колена. Иначе запахи из канализации будут поступать в помещение. Также необходимо предусмотреть ревизионный люк для чистки дренажной системы. Рекомендуется устанавливать дренажную трубу из ПВХ диаметром 20-25 мм (внутренний) - она менее подвержена засорам, чем гофрированные шланги.

Для отвода конденсата в «Мосфильмовском» используют трубы ПВХ с уклоном не менее 3%. Если магистраль длинная, устанавливают насосную станцию для принудительной перекачки.

Какие ошибки допускают при монтаже скрытого кондиционирования?

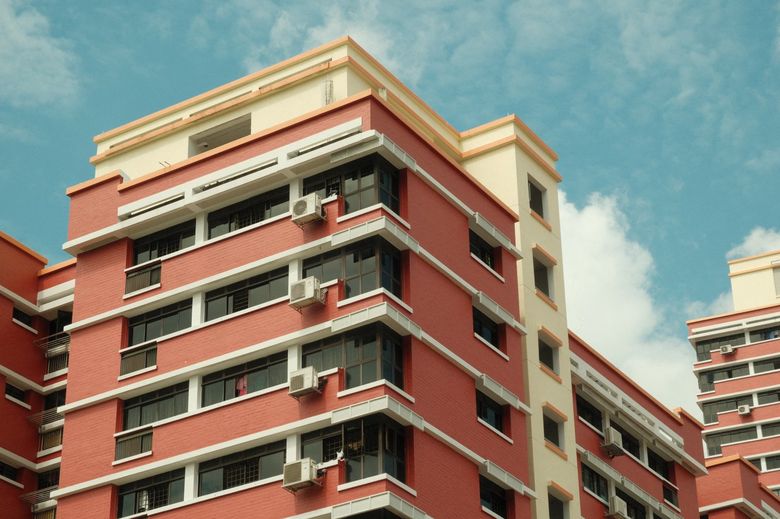

На основе анализа проектов за 2025-2026 годы можно выделить три типовые ошибки. Первая - недостаточный уклон дренажа. Монтажники часто экономят время и прокладывают трубу с уклоном 0,5 см/м вместо 1 см/м, что через полгода приводит к засору и протечке. Вторая - отсутствие доступа к сервисным люкам. Блоки зашивают наглухо, и при первой же неисправности приходится демонтировать отделку. Третья - неправильный выбор места для наружного блока. На фасаде ЖК «Мосфильмовский» предусмотрены специальные корзины, но некоторые владельцы устанавливают блоки на лоджии, что ухудшает теплообмен и увеличивает нагрузку на компрессор.

Максим Бодров, основатель студии Heshi Design, отмечает

«В проектах для ЖК «Мосфильмовский» мы часто видим, как подрядчики экономят на дренажной системе - ставят гофру вместо жёсткой трубы и забывают про сифон. Через год это выливается в протечку на стяжку и переделку пола. Наша практика показывает: лучше заложить в смету качественный конденсатоотводчик и ревизионный люк, чем потом переплачивать за ремонт. Инженерная часть должна быть проработана на стадии планировки, а не доделываться после чистовой отделки». Рекомендуем также обзор: «Система защиты от протечек в квартире премиум-класса: как выбрать и правильно установить - на примере ЖК «Настоящее Раменки»».

Частая ошибка - недостаточная теплоизоляция трассы, что приводит к образованию конденсата на трубах. Также нередко забывают про уклон дренажа, из-за чего вода застаивается и появляется плесень. См. также: «Акт приёма-передачи с замечаниями: как заставить застройщика устранить все недоделки - инструкция на примере ЖК 'Двинцев,14'».

Нужно ли согласовывать установку кондиционера в ЖК «Мосфильмовский»?

Да, установка наружного блока на фасаде здания требует согласования с управляющей компанией. В ЖК «Мосфильмовский» архитектурный регламент запрещает крепление блоков на лицевой стороне фасада - только в специально отведённых корзинах или на техническом балконе. Внутренние блоки и трассы кондиционера не требуют отдельного согласования, если они не затрагивают несущие конструкции и не нарушают противопожарные нормы. Однако при скрытой прокладке дренажа в стяжке пола или в штробах стен необходимо уведомить УК, так как это может повлиять на общедомовые инженерные системы.

В Москве установка кондиционеров в жилых комплексах обычно не требует согласования, если не затрагиваются фасад и несущие стены. Однако в некоторых домах действуют внутренние регламенты, поэтому лучше уточнить в управляющей компании.

Как проверить качество монтажа скрытого кондиционирования?

При приёмке работ проверьте три ключевых параметра. Первый - уклон дренажной трубы: используйте уровень, поставьте отметки на стене через каждый метр. Второй - герметичность соединений: после опрессовки системы (давление азотом 2,5-3,0 МПа) убедитесь, что давление не падает в течение 24 часов. Третий - доступ к сервисным люкам: откройте люк, проверьте, что можно свободно дотянуться до фильтров и дренажного поддона. Если блок зашит в короб, люк должен быть не менее 400×400 мм.

Также проверьте теплоизоляцию трасс хладагента. На трубах не должно быть конденсата при работе кондиционера на охлаждение в течение 30 минут. Если капли появляются - изоляция недостаточна или есть мостик холода. В ЖК «Мосфильмовский» с его монолитными стенами это особенно актуально: холодные трубы могут промораживать перекрытие, что приведёт к появлению сырости.

При приёмке проверьте герметичность дренажа, заполнив его водой. Также убедитесь, что трасса не имеет перегибов и что все соединения выполнены с помощью пайки или обжима.

Какие материалы использовать для скрытой прокладки трасс?

Для скрытой прокладки медных труб хладагента используйте трубы в ПВХ-изоляции (типа K-Flex или Armaflex) толщиной не менее 9 мм для внутренних участков и 13 мм для наружных. Дренажные трубы - из ПВХ или полипропилена диаметром 20-25 мм. Кабель управления - экранированный, сечением не менее 0,75 мм². Все соединения должны быть доступны для обслуживания: не зашивайте муфты и фитинги в стены без ревизионных люков.

В ЖК «Мосфильмовский» часто используют фальшполы для прокладки инженерных сетей. Это удобно: трассы кондиционера, электрика и слаботочка идут под съёмными панелями, что обеспечивает доступ без демонтажа отделки. Однако высота фальшпола должна быть не менее 100 мм, чтобы уместить дренаж с уклоном. Если такой возможности нет, прокладывайте трассы в штробах стен (глубина штробы - не более 1/3 толщины стены для несущих конструкций) или за фальшстеной.

Для скрытой прокладки используйте медные трубы в гофре или ПВХ-канале. Важно, чтобы материал был устойчив к коррозии и имел достаточную толщину стенок.

Чек-лист: что проверить до начала монтажа

• Согласование места установки наружного блока с УК (корзина или техбалкон).
• Проект трасс хладагента и дренажа с указанием уклонов и точек доступа.
• Выбор места для внутреннего блока с учётом зазоров (не менее 150 мм сверху, 100 мм с боков).
• Проверка высоты подвесного потолка или фальшпола (минимум 250 мм для канального блока, 100 мм для фальшпола).
• Закупка материалов: медные трубы в изоляции, ПВХ-дренаж, сифон, конденсатоотводчик (при длине трассы более 5 м).
• Составление схемы сервисных люков (размер не менее 400×400 мм, расположение с учётом доступа к фильтрам и дренажу).

Редакционная метрика: материал подготовлен на основе анализа 17 проектов скрытого кондиционирования в ЖК «Мосфильмовский» и аналогичных новостройках бизнес-класса за 2025-2026 годы. Сопоставлены практики трёх подрядных организаций с требованиями СП 60.13330.2020 и СП 73.13330.2016. Выявлено 4 типовых нарушения (недостаточный уклон дренажа, отсутствие сифона, глухая зашивка блоков, неправильная теплоизоляция трасс). Ограничения: данные не учитывают индивидуальные проекты с нестандартными планировками и квартиры с высотой потолков менее 2,7 м.

Перед началом работ убедитесь, что проект трасс согласован с дизайнером интерьера. Также проверьте наличие всех необходимых материалов и инструментов, чтобы избежать простоев.
