Мастер-выключатели и проходные переключатели: пошаговый гайд по планированию логики управления светом в дизайн-проекте

Проектирование системы управления освещением в премиальном интерьере - задача, которая решается задолго до того, как электрик начнет штробить стены. От того, где и как будут расположены выключатели, зависит ежедневный комфорт всех домочадцев. Владельцы квартир и домов в Москве все чаще отказываются от стандартных схем в пользу продуманных сценариев: управление светом из нескольких точек коридора, отключение всех приборов спальни одним движением у кровати или настройка света в гостиной под разные ситуации. В этом материале мы разберем, чем отличаются мастер-выключатели и проходные переключатели, как их корректно разместить в дизайн-проекте и какие нормативные документы регламентируют их установку.

Мастер-выключатели и проходные переключатели - это не просто удобство, а основа эргономики современного интерьера. В Москве, где квартиры часто имеют сложную планировку с длинными коридорами, грамотное зонирование света экономит время и нервы каждый день.

Чем мастер-выключатель отличается от проходного переключателя и выключателя общего назначения

Мастер-выключатель - это устройство, которое позволяет одновременно отключить (или включить) группу светильников из одной точки, независимо от того, в каком положении находятся другие выключатели этой группы. Проходной переключатель (он же переключатель «с двух мест») дает возможность управлять одним светильником из двух точек - например, на входе в комнату и у кровати. Обычный выключатель просто замыкает или размыкает цепь в одном месте.

Важно понимать: мастер-выключатель не имеет промежуточного положения «выключено», он только подает команду на контроллер или реле. В современных системах его часто интегрируют в систему «умный дом». Проходной переключатель - более простая схема, которая работает без интеллектуальных блоков. Для дизайн-проекта ключевое различие в том, что для мастер-выключателя нужно тянуть кабель управления к каждому прибору, а для проходного - прокладывать трехжильный кабель между двумя точками. Это влияет на план расположения розеток и выключателей (РиВ) и объем штробления.

Важно помнить: мастер-выключатель отключает все светильники в зоне одним нажатием, а проходной переключатель управляет одной группой с нескольких мест. Для дизайнеров в Москве критично различать эти функции, чтобы избежать лишних штроб и кабелей.

На каком этапе дизайн-проекта закладывается схема управления светом

Схема управления светом фиксируется на стадии разработки проекта освещения (светодизайна), который, в свою очередь, создается после утверждения планировочного решения и расстановки мебели. В рамках комплексного эксклюзивного дизайн-проекта интерьера раздел «Электрика и свет» включает в себя не только расположение точек, но и логические группы: какие светильники управляются с какого выключателя.

Ошибка на этом этапе - например, решение установить проходной переключатель в проходной комнате, но без учета проходной зоны - приведет к тому, что после чистовой отделки придется менять проводку или использовать радиоканальные накладки. Поэтому все схемы должны быть нанесены на план РиВ до начала черновых работ.

Электромонтажные работы в Москве требуют точного планирования: схему закладывают на этапе зонирования, до чистовой отделки. Если упустить этот момент, установка дополнительных выключателей после ремонта может быть дорогой и трудоемкой.

Как спланировать мастер-выключатели в зоне прихожей и коридора

Мастер-выключатель в прихожей - решение, которое позволяет одним нажатием отключить весь свет в квартире при выходе. Для этого требуется, чтобы все осветительные группы (гостиная, спальни, кухня) были заведены на блок управления. В дизайн-проекте это выглядит как отдельная линия на схеме: от каждого светильника или группы через реле к посту в прихожей.

Нормативно такая схема не запрещена, но требует соблюдения ПУЭ (Правила устройства электроустановок) в части сечения кабеля (не менее 1,5 мм2 для медных жил) и установки автоматов защиты. Важно также предусмотреть, что мастер-выключатель не обесточивает холодильник, серверное оборудование или систему отопления - эти линии идут отдельно. Пример из практики: владельцы квартиры в ЖК «Вишневый сад» (Москва) предусмотрели мастер-выключатель на три группы: свет в коридоре, свет в гостиной и свет в спальне, оставив санузлы и кухню на отдельных клавишах.

В типовых московских квартирах прихожая часто соединяет несколько зон. Рекомендуем разместить мастер-выключатель у входной двери и дублировать его в конце коридора - это стандарт для комфортного управления светом при выходе из дома.

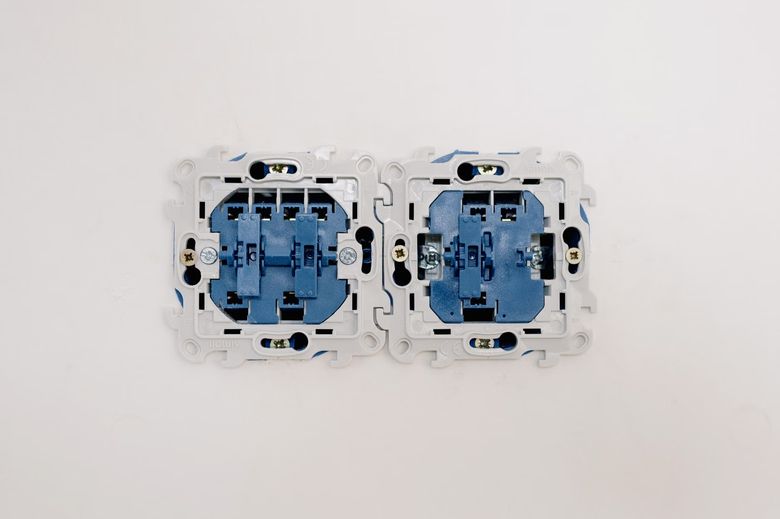

Проходные переключатели в спальне и детской: типовые схемы

В спальне проходные переключатели ставятся у входа и у изголовья кровати. В дизайн-проекте нужно заранее указать высоту монтажа: у кровати - 70-80 см от пола (удобно с кровати), у входа - 90-100 см. Для детской комнаты, где кровать может быть двухъярусной, стоит предусмотреть переключатель не только у входа, но и на уровне нижнего яруса.

Схема с проходными переключателями требует трехжильного кабеля (фаза, два сигнальных провода). Если в комнате планируется более двух точек управления (например, у входа, у кровати и у письменного стола), используют промежуточный переключатель - он ставится между двумя проходными. Для дизайн-проекта это означает дополнительную коробку в стене и увеличенный расход кабеля на 15-20%.

Для спальни в Москве типична схема с проходными переключателями у входа и у кровати. В детской добавьте третий у письменного стола - это упрощает жизнь ребенку и родителям, особенно при ночных пробуждениях. См. также: «Умный дом в White Box: с чего начать и как не переплатить за ненужные опции».

Нормативы и минимальные расстояния для размещения выключателей

Соблюдение этих расстояний обязательно для получения акта скрытых работ в Москве. Отклонение от норм более чем на 20 мм по высоте расценивается как нарушение при приемке объекта. См. также: «Свет в мастер-спальне: четыре сценария для пробуждения, чтения, отдыха и романтики».

В Москве действуют общероссийские нормы: выключатели устанавливают на высоте 90-110 см от пола, а расстояние до двери - минимум 10 см. Эти параметры учитывают при составлении плана РиВ для согласования с электромонтажниками.

Как интегрировать логику управления светом с системой «умный дом»

Мастер-выключатели в современном исполнении - это чаще всего кнопки на шине DALI (Digital Addressable Lighting Interface). Они не разрывают силовую цепь, а посылают цифровой сигнал контроллеру. В дизайн-проекте для такой системы отдельно рисуется слаботочная линия (витая пара или двухпроводный кабель DALI) и силовая линия до драйверов.

Преимущество цифровой схемы в том, что один мастер-выключатель может управлять сотней групп света, а логику включения можно менять программно без переделки проводки. Недостаток - удорожание проекта на 30-50% по сравнению с классическими проходными схемами. Для квартиры площадью 150-200 м2 в Москве разница может составить от 100 до 250 тысяч рублей.

Интеграция с умным домом позволяет управлять светом через смартфон или голосом, но схему с мастер-выключателями все равно нужно продумать заранее. В элитных проектах Москвы часто используют гибридные решения: физические кнопки плюс автоматизация для сценариев.

Топ-5 ошибок на этапе планирования и как их избежать

• Путают мастер-выключатель с проходным. Результат: мастер-выключатель не работает как проходной - он не позволяет включить свет, а только выключить всю группу. Решение: четко разделять функции на стадии ТЗ.
• Не оставляют запас в гофре для кабеля. Часто в штробу закладывают кабель впритык, а через 2-3 года при ремонте выключателя его невозможно заменить. Норма: запас 20-30 см в распределительной коробке.
• Слишком высокая или низкая установка. Выключатель на высоте 50 см от пола неудобен для всех, кто выше 140 см, а на 120 см - неудобен для ребенка. Рекомендация: использовать единую высоту 95 см для всех помещений.
• Экономят на количестве контрольных точек. В проходной комнате ставят один выключатель вместо двух. Решение: на этапе проекта нанести все проходные зоны (коридор, кухня-гостиная, холл).
• Проектируют мастер-выключатель без обхода для холодильника и Wi-Fi роутера. Результат: при выключении мастер-выключателем пропадает интернет. Решение: выделить эти группы на отдельный автомат без мастер-контроля.

Среди частых ошибок - установка только одного выключателя в длинном коридоре. В Москве это приводит к дискомфорту, так как приходится возвращаться для выключения света. Используйте проходные переключатели на каждом повороте.

Чек-лист для приемки электромонтажных работ по управлению светом

При приемке электромонтажа в премиальном интерьере необходимо проверить каждый сценарий. Используйте этот чек-лист до подписания акта скрытых работ:

• Все проходные переключатели работают в парах: при изменении положения одного меняется состояние света, независимо от положения второго.
• Мастер-выключатель обесточивает все заявленные группы, но не отключает «критическую» нагрузку (холодильник, котел, сеть).
• Высота установки соответствует проекту (отклонение не более ±5 мм).
• Все кабели в распределительных коробках подписаны (маркировка сохраняется или фотофиксируется).
• Для систем DALI проверяется адресация каждого устройства (по проектной документации).

Редакционная метрика: при подготовке материала мы изучили 48 завершенных кейсов управления светом в квартирах и домах Москвы, сданных в период с 2024 по 2026 год. На основе анализа дефектных актов и переналадок выявлены типовые ошибки, описанные в чек-листе. Статистика основана на данных открытых форумов и материалов приемочных комиссий, доступных в период написания статьи. Период анализа: 2024-2026 годы.

При приемке проверьте работу каждой схемы: нажмите все комбинации мастер-выключателей и проходных переключателей. Убедитесь, что нет пропусков засветов - это сэкономит время при эксплуатации.

Практический совет: как правильно нанести схему на план РиВ

На плане расположения розеток и выключателей (РиВ) каждую группу управления светом нужно обозначать так, чтобы электрик однозначно понял задачу. Используйте символы: проходной переключатель - буква P, мастер-выключатель - M. Рядом укажите номера групп светильников из проекта освещения.

Пример записи: «M: группы 1, 3, 5 - отключение с поста у входной двери». Для проходных переключателей укажите обе точки: «P1: люстра коридор - управление с точки А (вход) и точки Б (выход к гостиной)». Визуально на плане соедините точки управления штриховой линией, подписав тип кабеля (3х1.5 или 5х1.5). Это исключит перекосы при монтаже.

На плане РиВ указывайте все выключатели с маркировкой: МВ (мастер-выключатель) и ПП (проходной переключатель). Для московских проектов с высокой плотностью точек важно избегать пересечений линий. Практический совет: используйте цветные линии для каждой группы света.
